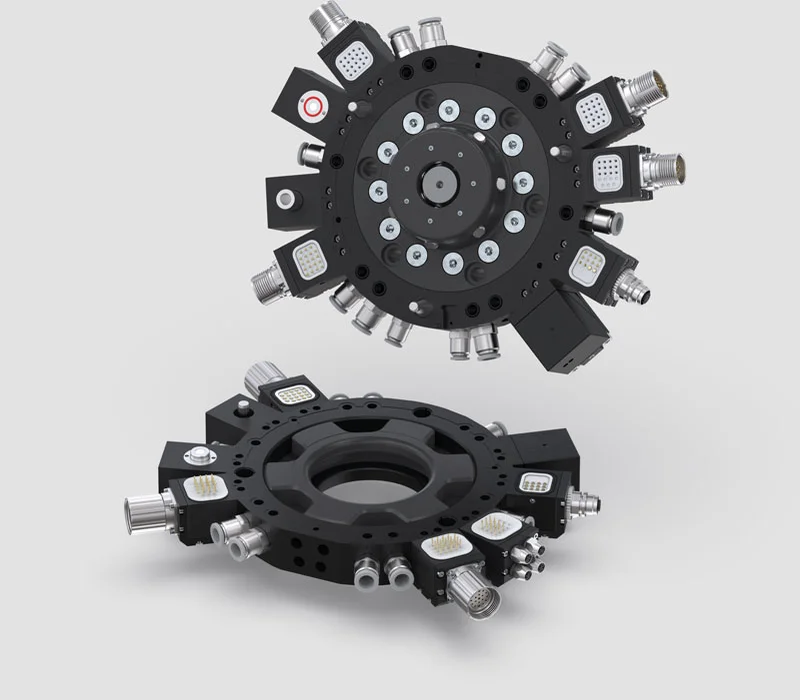

Werktuigwisselaar WPR5000-SERIE
MAXIMALE FLEXIBILITEIT EN EFFICIËNTIE
De gereedschapswisselaar uit de WPR5000-serie maakt indruk met zijn vlakke ontwerp, verhoogde herhalingsnauwkeurigheid en maximale spanslag. Het compacte ontwerp maakt een optimaal gebruik van de ruimte mogelijk, terwijl de hoge belastbaarheid ervoor zorgt dat zelfs zware gereedschappen van meer dan 500 kg zonder probleem kunnen worden gehanteerd.
ONZE KNOWHOW – UW VOORDELEN
Veilige gereedschapswisselaar
Dankzij de veerbelaste zuiger, het zelfremmende mechanisme en de optioneel verkrijgbare sensoren en andere accessoires, garandeert de gereedschapswisselaar maximale veiligheid en voldoet aan de vereisten van prestatieniveau d, besturingscategorie 3.

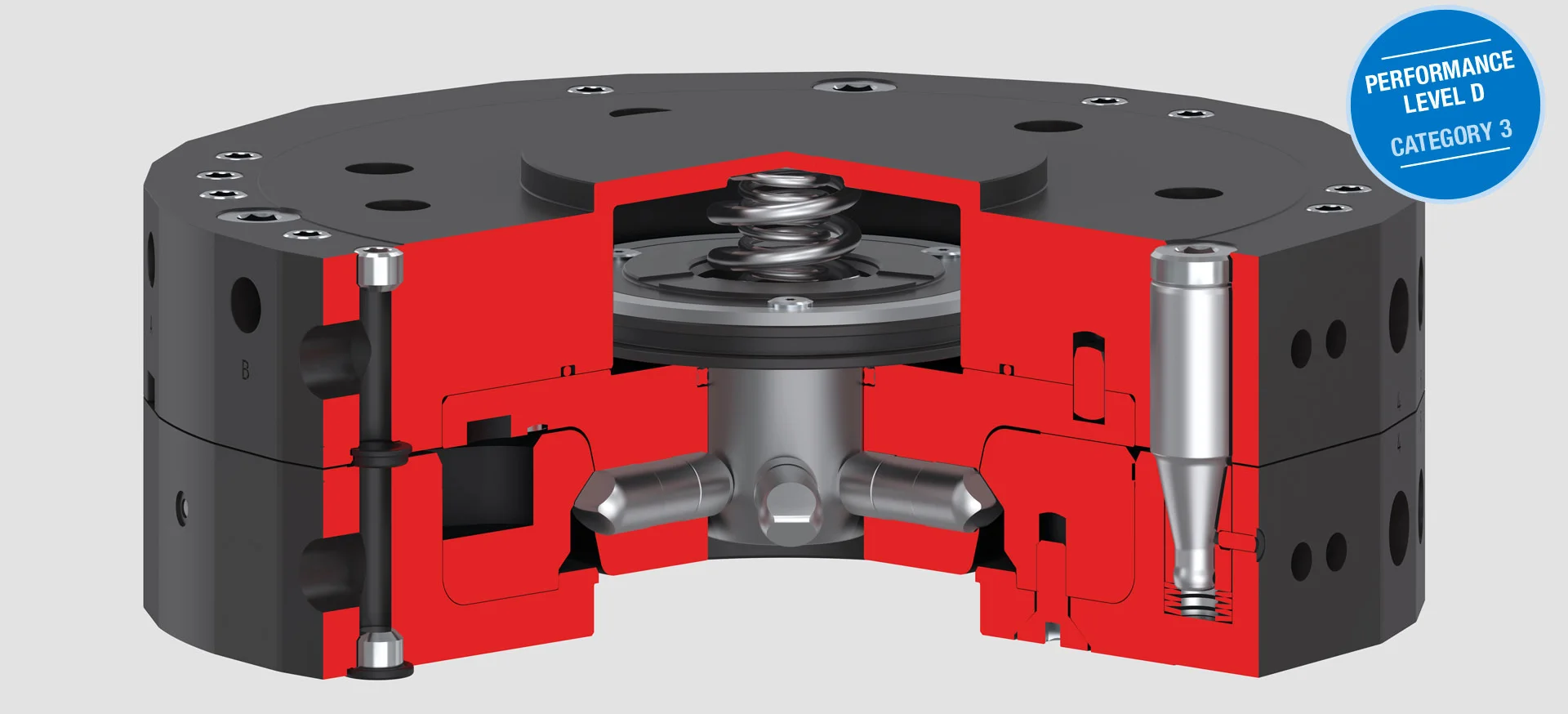

Vergrendelingskinematica
De innovatieve vergrendelingskinematica met borgpennen en extreme starheid zet een nieuwe standaard voor gereedschapswisselaars. Het extreem platte ontwerp garandeert een minimale koppelbelasting op de robot en maakt het gebruik van kleinere en rendabelere robots mogelijk.
Onuitputtelijke variëteit
De energie-elementen van de WER1500- en WER3000-series maken de gestandaardiseerde overdracht van pneumatiek, fluïdica, elektrische signalen, last, communicatie en nog veel meer mogelijk.
| Technische specificaties | ||||
|---|---|---|---|---|
| Bouwmaat | Aansluitfens conform EN ISO 9409-1 | Energie-overdracht pneumatisch [aantal] | Energie-overdracht elektrisch | |
| WPR5040 | TK 40 | 4 | optioneel | |
| WPR5050 | TK 50 | 4 | optioneel | |
| WPR5063 | TK 63 | 6 | optioneel | |
| WPR5080 | TK 80 | 6 | optioneel | |
| WPR5100 | TK 100 | 8 | optioneel | |
| WPR5125 | TK 125 | 10 | optioneel | |
| WPR5160 | TK 160 | 10 | optioneel | |
De technische kenmerken in detail
WPR5000-SERIE
UITGEBREIDE ACCESSOIRES
De gereedschapswisselaars uit de WPR5000-serie bieden uitgebreide accessoires die de efficiëntie en gebruiksvriendelijkheid van uw geautomatiseerde processen aanzienlijk verhogen. Deze accessoires maken een naadloze integratie in bestaande robottoepassingen mogelijk en garanderen maximale betrouwbaarheid en bedieningsgemak.

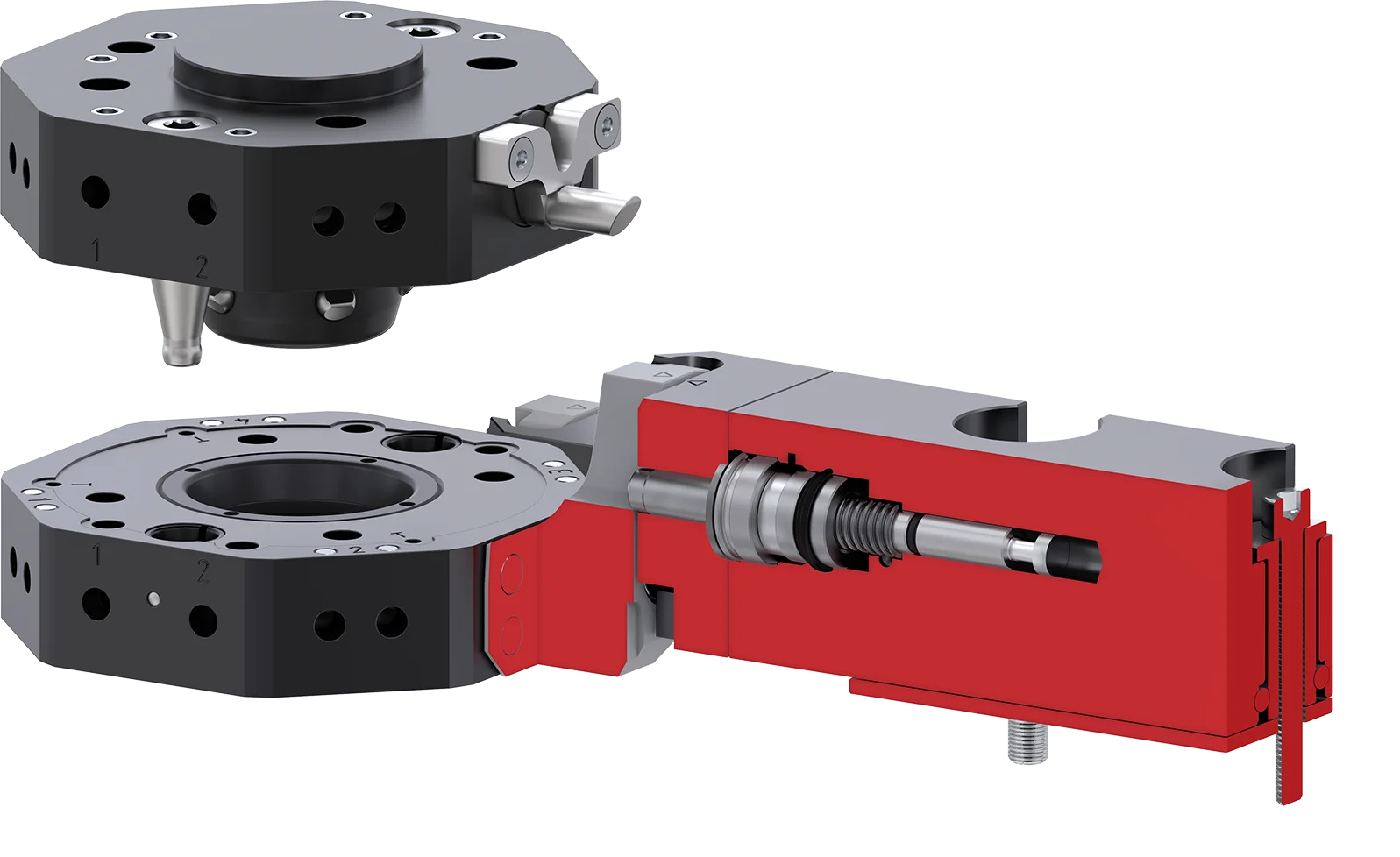

Het opslagstation
Flexibiliteit
Voor de gereedschapswisselaars uit de WPR5000-serie zijn twee opslagstations ontwikkeld. Met geïntegreerde ascompensatie in het vlak en veilige vergrendeling van losse onderdelen of de klassieke versie.
Veiligheid
De pneumatische veerbelaste vergrendeling die in het opslagstation is geïntegreerd, zorgt ervoor dat het losse werkstuk in bijna elke ruimtelijke richting kan worden geplaatst en daarin veilig vergrendeld.
Sensoren
Optioneel verkrijgbare sensoren voor de bewaking van de vergrendeling in het opslagstation en het losse deel ronden de accessoires af.
Passieve veiligheidsvergrendeling
Optioneel kan het opslagstation zonder actieve bediening door middel van passieve vergrendeling via het vaste deel op het juiste moment worden geopend en automatisch weer vergrendeld.

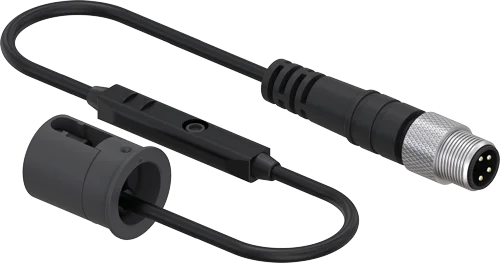

Zuigerpositiebepaling
De zuigerpositiebepaling met behulp van 2-punts-magneetveldsensoren maakt een eenvoudige en betrouwbare positiebewaking van de vergrendeling mogelijk. In tegenstelling tot conventionele systemen, waarbij de sensoren bovenop de gereedschapswisselaar zijn gemonteerd, zijn ze bij de WPR5000-serie vanaf de zijkant geïntegreerd. Dit betekent dat de installatieruimte efficiënt wordt benut en dat de storende contouren van de gereedschapswisselaar tot een minimum worden teruggebracht.

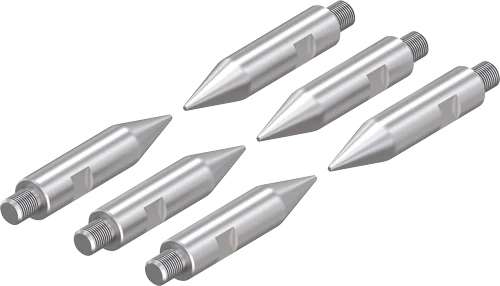

Programmeertips
De programmeertips bieden een intuïtieve en eenvoudige manier om het inleer- en programmeerproces voor de gebruiker zo eenvoudig en efficiënt mogelijk te maken. Daarnaast zijn er ook op het opslagstation en op de ophanging voor het losse deel markeringen aangebracht, die het aanzienlijk eenvoudiger maken om de gereedschapswisselaar op de robot in te stellen.
altijd de juiste overbrenger
Energie-elementen
EEN ONUITPUTTELIJKE VARIËTEIT
Energie-elementen zijn de belangrijkste accessoires voor gereedschapswisselaars en onontbeerlijk voor het overbrengen van een grote verscheidenheid aan media van het vaste naar het losse deel. Alle gereedschapswisselaars bieden standaard geïntegreerde luchtoverbrengers. Als grotere of extra diameters nodig zijn, kunnen energie-elementen worden toegepast. Energie-elementen kunnen bovendien worden gebruikt voor de overdracht van bijna alle media zoals laststroom, signaalstroom, fluïdica en communicatie.
Onze expertise – uw voordelen
- Gestandaardiseerd: gestandaardiseerde interfaces en een modulair ontwerp garanderen een flexibele en rendabele integratie in alle toepassingen.
- Integratie: componenten kunnen naadloos in bestaande systemen en processen worden geïntegreerd.
- Innovatief: de allermodernste technologieën voor efficiënte en toekomstbestendige oplossingen.

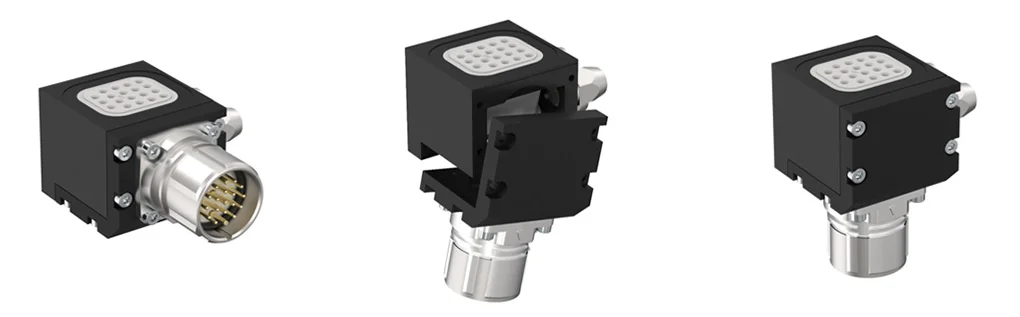

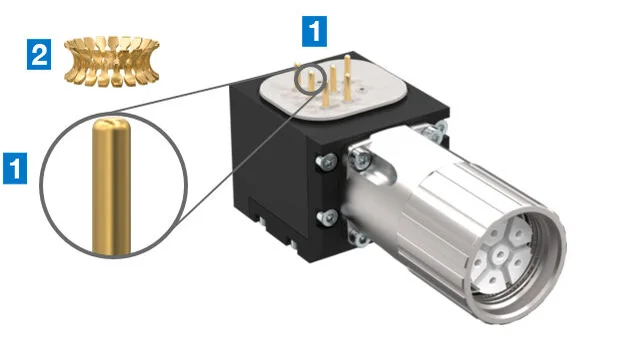

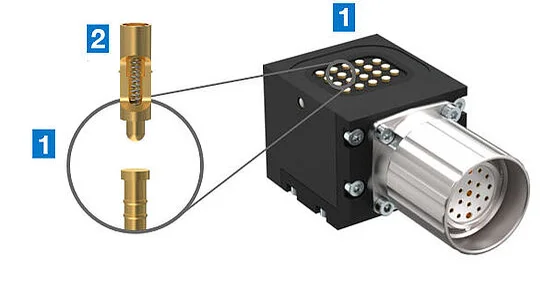

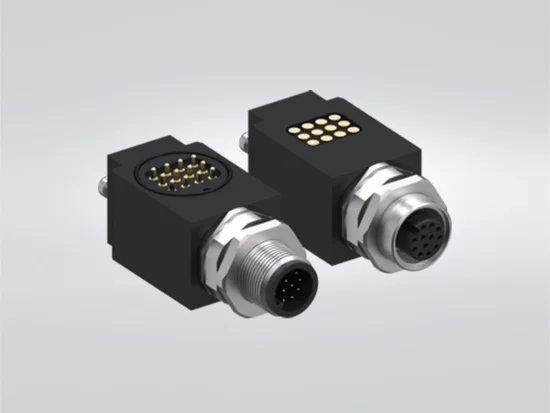

Elektrisch
Voor de overdracht van signaalstroom en laststroom.

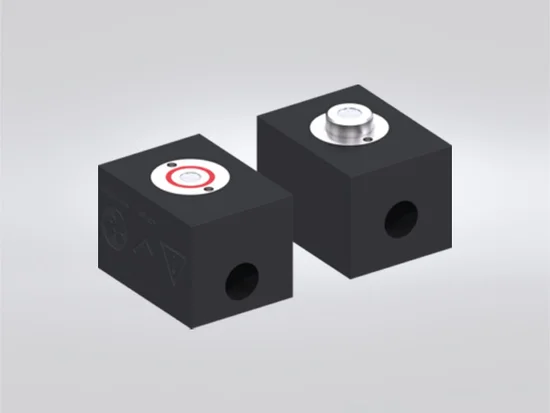

Fluïde
Voor de overdracht van fluïde media en gassen.

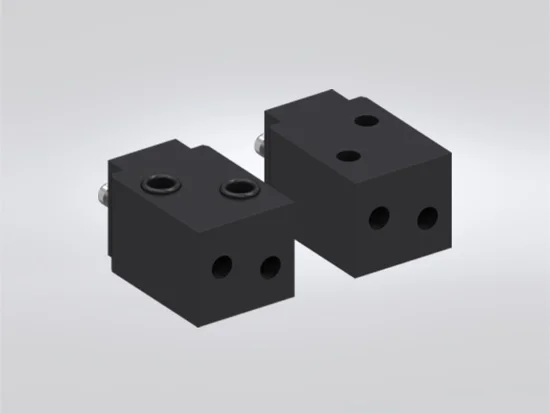

Pneumatisch
Voor de overdracht van perslucht en vacuüm.

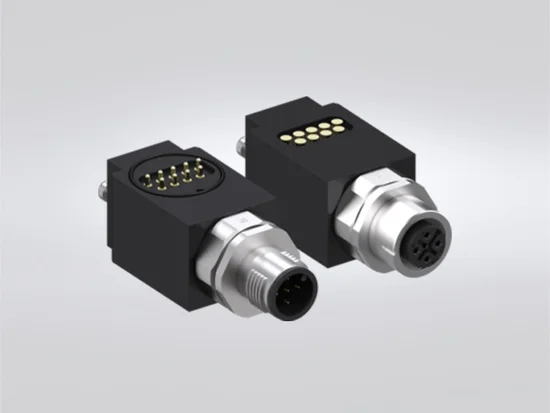

Communicatie
Voor de overdracht van communicatiegegevens.
